Paràmetres tècnics i especificacions de rendiment

3: visió general dels equips

1

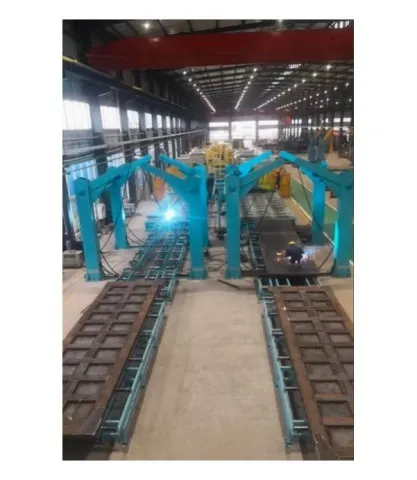

La taula de flipping és adequada per a qualsevol en sentit horari o en sentit antihorari i aixecament de les peces de 0 graus a 360 graus entre processos . L'estructura general del dispositiu és un tipus de gantric Utilitzeu .

2

La taula Flip consisteix principalment en braços gronxadors, columnes, dispositius de restabliment, sistemes operatius de control electrònic i altres parts . cadascuna de les quatre columnes està equipada amb un dispositiu de conducció, que és conduït per un motor a través d’un reductor per conduir la roda .

Diagrama de l'estructura de components t -3

3

Hi ha dues politges superiors instal·lades per sobre de la roda dentada, que es munten al braç swing per canviar la direcció del moviment de la roda de roda i la posició de la seva extensió i contracció . La part inferior de la roda dentada està equipada amb rodes guia per augmentar l’angle d’embolcall de la cadena a la roda dentada .

Diagrama de l'estructura de components t -4

4

La columna adopta una estructura del tipus de caixa per assegurar la força suficient del suport i compleix la seguretat i l'estabilitat de l'equip durant l'ús a llarg termini .

Diagrama de l'estructura de components t -5

5

La part superior de la columna està equipada amb un braç oscil·lant i un dispositiu de martell pesat, dissenyat per girar el braç swing cap avall quan la peça ha de volar . quan flippeix, el braç swing s’eleva i la cadena es desprèn, facilitant el transport de la plantilla cap enrere i fora.}

Diagrama de l'estructura del sistema únic t -6

4: Sistema de control

1

Component: un conjunt de gabinet de control principal (inclòs el dispositiu de control remot)

2

Armari de control principal: botons d'inici i parada de potència, components de control d'acció, etc .

5: Gamma d'alimentació

1

380V ± 20V 50Hz

6: Paràmetres tècnics

1

Capacitat de càrrega nominal: 10T

2

Distància central entre pilars frontals i posteriors: en funció de la longitud real de la peça utilitzada

3

Range d'amplada de treball aplicable: 2500mm -3000 mm

4

Alçada màxima de la peça: 2500mm

5

Augment de velocitat: 3000mm/min

6

Potència de la màquina sencera: menys o igual a 11kW

7

Angle de flip: ± 360 graus

8

CARACTERÍSTIQUES DE LA CADA: CODUIR CHOING 20A CHAIN

9

Distància de control remot: 60m

10

Augment de velocitat: 1500mm/min

11

Principal component elèctric marca de distribució de distribució de control: Schneider Electric

12

Marca de caixa de canvis: Changzhou Dingyuxuan Gearbox

13

Qualitat dels equips: 8T

14

Mètode de control:

1: augment general, disminució general

2: flip en general esquerre, flip general a la dreta

3: Un extrem s’aixeca i cau per separat (adaptat a les peces que no es troben en el mateix pla)

7: Període de garantia

1

Des de la data de lliurament, tota la màquina ve amb una garantia gratuïta d’un any .

8: Dades aleatòries

1

Una còpia del diagrama de circuits d'equips

2

Una còpia del manual després de les vendes

9: Àmbit de l'oferta, abast de si mateix proporcionat per la demanda i les condicions d'instal·lació del lloc

Abast del subministrament

Número de sèrie

nom

Notes

1

Cos principal: 4 conjunts

Inclou: 4 conjunts de cos de màquina, 4 conjunts de caixa de canvis, 4 motors i 2 conjunts de cadenes

2

Armari de control elèctric: 1 conjunt

Inclòs: 1 conjunt de control remot

El comprador proporcionarà:

1

Fabricació de fonamentació

Segons la situació, tampoc és necessari fer una base

2

línia elèctrica

4- core 6- metre quadrat

Condicions d'instal·lació del lloc:

1: terra de formigó

2: Angle d'inclinació de terra: menys de 5 graus

Nota: L'abast de subministrament anterior inclou components d'equips complets per assegurar el funcionament i el funcionament normals .
